數控機床轉臺軸承的選型
數控機床轉臺軸承的選型
- 2020/12/22 14:47:34
數控機床中常用的轉臺包括分度臺和數控轉臺。數控機床在加工某些零件時，不僅需要X、y、Z軸的直線進給運動，而且還需要繞X、y、Z軸作圓周運動，分別稱為a、B、C軸。利用數控轉臺可以實現圓進給運動，此外還可以完成分度運動。分度臺的作用只是改變工件的表面，并配合自動換刀裝置，使工件一次安裝完畢，可在多個表面上完成多種工序。從而大大提高了工作效率。金屬加工在線數控轉臺的外形和分度臺雖然沒有太大區別，但在結構上有一系列的特點。由于數控轉臺可以實現進給運動，在結構上與數控機床的進給傳動機構有許多共同之處。不同之處在于傳動機構實現了直線進給運動，而數控轉臺實現了圓周進給運動。
回轉工作臺廣泛應用于各種數控銑床、鏜床、各種立式車床和立式銑床。除了要求調頭
工作臺能夠很好的承受工件的重量，也需要保證其在負載下的旋轉精度。轉臺軸承作為轉臺的核心部件，不僅要有較高的承載能力，還要在轉臺運行過程中具有較高的旋轉精度、較高的抗傾覆能力和較高的轉速能力。
1、推力球軸承進行圓柱滾子通過軸承
推力球軸承可以承受一定的軸向力，所以軸承主要用來承受工件的重量；圓柱滾子軸承主要用于徑向定位和承受外部徑向力（如切削力、銑削力等）。）.這種設計應用廣泛，成本相對較低。由于推力球是點接觸軸承，其軸向承載能力相對有限，主要用于中小型機床轉臺。此外，推力球的潤滑也很困難。
2、靜態壓力軸承精密圓柱滾子軸承
靜壓軸承是一種依靠外部壓力油供給，在軸承內建立靜壓軸承油膜來實現潤滑的滑動軸承。靜液軸承從啟動到停止都在潤滑狀態下工作，無磨損，使用壽命長，啟動功率低。此外，該軸承具有旋轉精度高、油膜剛度大、抑制油膜振蕩等優點。精密圓柱滾子軸承具有良好的徑向承載能力，由于采用了精密軸承，轉臺的回轉精度也能得到保證。采用這種設計設計的轉臺能承受較大的軸向力，部分部件重量超過200t，轉臺直徑大于10m，但這種設計也有一些不足之處，因為靜壓軸承必須附加一套專用的供油系統來供給壓力油，維修較多復雜，而且成本相對較高。

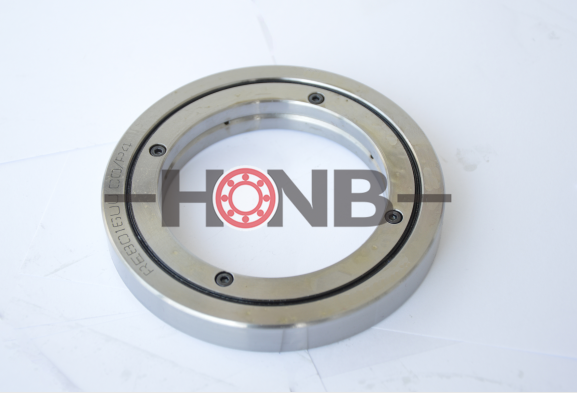

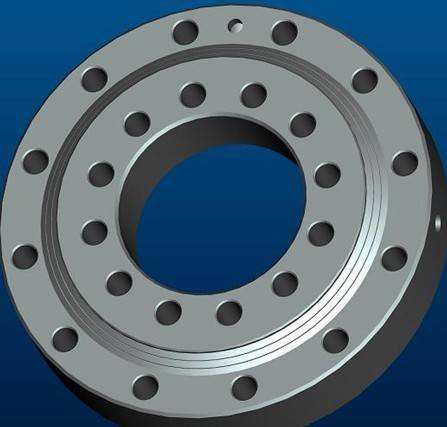

3、交叉滾子軸承
交叉滾子軸承廣泛應用于轉臺中。交叉滾子軸承是擁有屬性軸承有兩個滾道，兩排交叉排列的滾子。與傳統的推力軸承組合相比，交叉滾子軸承結構緊湊，體積小，簡化了工作臺的設計，從而降低了轉臺的成本。由于優化的預緊力，這種軸承具有很高的剛度，從而保證了轉臺的剛度和精度。采用兩排交叉滾子的設計，大大提高了軸承的有效跨度，使軸承具有較高的抗傾覆扭矩。在交叉滾子軸承中，又分為兩種類型: 第一種是圓柱交叉滾子軸承，第二種是圓錐交叉滾子軸承。一般來說，圓柱交叉滾子軸承比圓錐交叉滾子軸承便宜，適用于轉臺應用相對較低的轉速，而圓錐交叉滾子軸承是純滾動設計的圓錐滾子，具有高運行精度，速度能力，減少軸的長度和加工成本等優點。交叉滾子軸承適用于各種類型的立式或臥式鏜床，以及立式磨床、立式車床和大型銑齒機的應用。
