數控機床主軸轉臺軸承型號應該如何選擇？

• 2020/12/31 14:47:54

精密機床的軸承該如何選擇機床主軸軸承的選用主軸作為機床的關鍵部件，其性能會直接影響到機床的旋轉精度、轉速、剛性、溫升及噪聲等參數，進而影響工件的加工質量。為了保持優秀的機床加工能力，必須配用高性能的軸承。

一、用于機床主軸上的軸承精度要達到P5級以上，而對于數控機床、加工中心等高速、高精密機床的轉臺軸承，則需選用P4級或以上的精度。

二、主軸軸承包括角接觸球軸承，圓柱、圓錐滾子軸承，交叉圓錐滾子軸承，以及交叉圓柱滾子軸承等類型?！　【徒墙佑|球軸承的接觸角而言，目前比較流行的是15o和25o的接觸角；通常15°的接觸角具有比較高的轉速性能，而25°的接觸角具有較高的軸向承載能力。

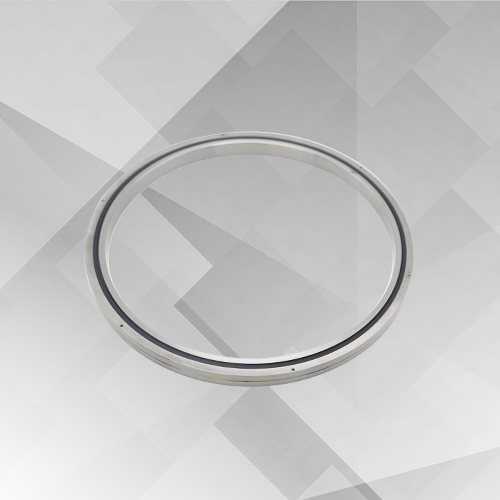

第三，對于交叉滾子軸承不需要接觸角，單一的一組軸承可以滿足軸向、徑向負載的需要，如果需要較高的剛性可以選擇橫錐形滾子軸承。由于預載的選擇對于精密角接觸球軸承應用的影響非常大，例如，在高承載、高剛性的場合，一般會選用中型或重型的軸承預載；而針對一些高轉速、高精度的應用場合，我們在軸承的早期選型中，需要注意選擇合適的預載，一般輕預載比較常見。預載一般分成輕型、中型、重型三種，一般輕預載比較常見，如交叉滾子軸承、YRT軸承都選擇高預緊的負游隙設計。

如果工作臺加工區的金屬灰塵進入數控轉臺內部，會被吸附到轉子上，數控轉臺影響電機的性能甚至?xí)?dǎo)致其失效，所以通常在設計中，需要采取迷宮結構和氣密封相結合的方式，持續吹入干凈干燥的氣體，以保證電機安全可靠的運轉。在密封時必須充分考慮，如果電機遇到冷卻劑侵入，會造成其絕緣降低或退化。另外，轉臺上所采用的軸承和編碼器皆為精密機械運動件和檢測系統元件，使用中必須能夠保證其進行密封材料結構的可靠性
