機床廠家必知的軸承選型注意事項
機床廠家必知的軸承選型注意事項
- 2022/5/21 8:08:09
總言之，軸承作為雕刻機主軸和轉臺的核心部件，對機床的運行表現起到了舉足輕重的作用。主軸的性能會直接影響到加工中心的精度、轉速、剛性、溫升及噪聲等參數，進而影響工件的加工質量。為了保持優秀的機床加工能力，必須配用高性能的軸承。
1主軸軸承的選型
用于機床主軸上的軸承精度應為ISO P5或以上（P5 或者 P4 是ISO的精度等級，通常從低到高為P0、P6、P5、P4、P2），而對于數控機床、加工中心等高速、高精密機床的主軸支承，則需選用ISO P4或以上的精度級別。主軸軸承包括角接觸球軸承、圓錐滾子軸承，以及圓柱滾子軸承等類型。
1.1 精密角接觸球軸承
我們都知道角接觸球軸承的滾動體是球；因?yàn)樗且环N點接觸（區別于滾子軸承的線接觸），所以它能提供更高的轉速、更小的發熱量和更高的旋轉精度。在一些超高速的主軸應用場合,還會采用陶瓷球（一般為Si3N4或者是Al2O3）的混合型軸承。與保守的全淬透鋼球相比，陶瓷球資料本身的特點賦予了陶瓷球軸承具有高剛度、高轉速、耐低溫、壽命長的特點，從而滿足高端客戶對機床軸承產物的需求。
就角接觸球軸承的接觸角而言，目前比較流行的是15o和25o的接觸角；通常15o的接觸角具有比較高的轉速性能，而25o的接觸角具有較高的軸向承載能力。由于預載的選擇關于精細角接觸球軸承使用的影響十分大，如在高承載、高剛性的場所，普通會選用中型或重型的軸承預載；而針對少許高轉速、高精度的使用場所，軸承的晚期選型中，需求留意選擇適宜的預載。金屬加工專家講到預載一般分成輕型、中型、重型三種，一般輕預載比較常見。為了方便客戶的使用，世界主要軸承制造商普遍提供預磨軸承端面和預裝軸承，這通常被稱為通用配對精密角度接觸滾珠軸承形式。該類軸承免去了客戶的預載調節，從而節省了安裝時間。
1.2精密圓錐滾子軸承
在一些對速度有一定要求的重型機床應用中，如鍛件粗磨、輸油管線車絲機、重型車床、銑床等，選擇精密圓錐滾子軸承是一種理想的方案。由于圓錐滾子軸承的滾子是線接觸的設計，因此它能為主軸提供很高的剛性和承載;另外，圓錐滾子軸承是一種純滾動的軸承設計，圓錐滾子軸承規格，它能很好地降低軸承運轉扭矩和---，從而確保主軸的轉速和精度。由于圓錐滾子軸承可以在安裝進程中調理軸向預載（游隙）這能讓客戶在軸承的全部運用周期中更好地優化軸承游隙調理。

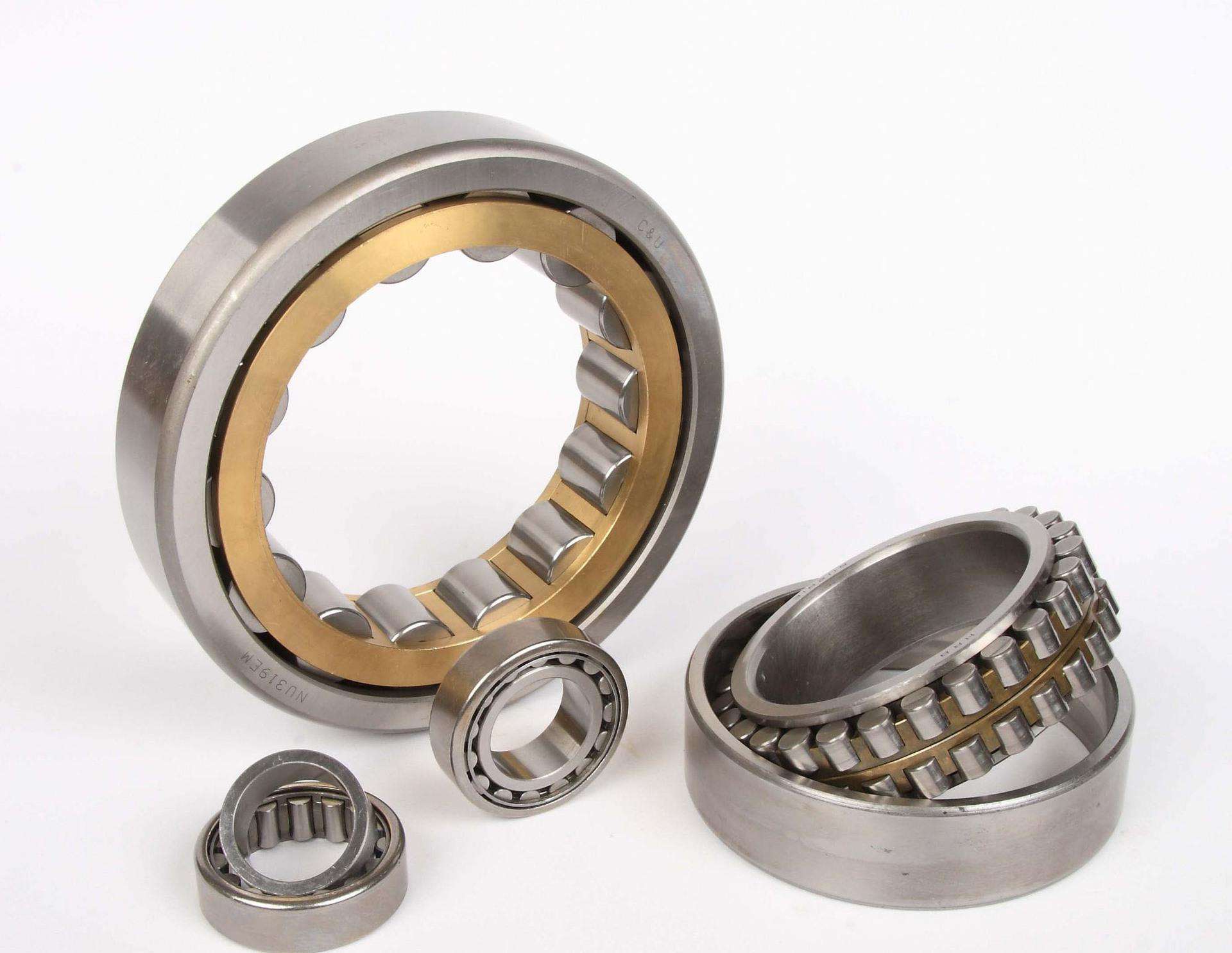

1.3精密圓柱滾子軸承
在機床主軸的應用中，也使用雙列精密圓柱滾子軸承，通常與精密角接觸球軸承或推力軸承組合使用。此類研究軸承能承受能力較大的徑向工作載荷并允許有較高的轉速。其中雙列精密圓柱滾子軸承中的兩列滾子以交叉方式排列，旋轉時波動頻率比單列軸承大幅提高，振幅降低60％-70％。常用的此類軸承有兩種形式：NN30/W33、NN30K/W33兩個系列軸承內圈帶擋邊，外圈可分離；NNU49/W33、NNU49K/W33兩個系列軸承外圈帶擋邊，內圈可分離，其中NN30K/W33和NNU49K/W33系列內圈為錐孔（錐度1：12），與主軸的錐形軸頸相配合，軸向移動內圈，可使內圈脹大，以減小軸承游隙甚至預緊軸承。圓柱孔軸承通常采用熱裝，利用過盈配合減小軸承游隙，或者達到預緊的目的。對內圈可分離的NNU49系列軸承，一般在內圈裝上主軸后再作滾道的精加工，以獲得高的主軸旋轉精度。
二、轉臺軸承的選型
CNC 機床中常用的回轉工作臺具有拆分工作臺和 CNC 回轉工作站。數控機床在加工某些零件的時候，除了需要X,Y,Z三個坐標軸的直線進給運動外，有時候還需要有繞X,Y,Z三個坐標軸的圓周運動，我們分別稱為A,B,C軸（見圖6）。數控回轉工作臺可用來實現圓周進給運動，除此之外，還可以完成分度運動。分度臺的功能是只改變工件的表面，而自動換刀裝置與工件的使用實現了一次性安裝，可以完成多個表面的各種加工，因此，大大提高了效率。數控轉臺的外形和分度工作臺沒有多大差別，但在結構上則具有系列的點。數控機床轉臺能實現進給運動，在結構上和數控機床的進給驅動機構有許多共同之處。不同之處在于驅動機構實現直線進給運動，而數控轉臺實現圓周進給運動。
數控轉臺廣泛地使用于各種數控銑床、鏜床、各種立車、立銑等機床上。除了要求轉盤能很好地承受工件的重量外，還需要保證其在載荷作用下的回轉精度。交叉滾子軸承作為回轉工作臺的核心部件，在回轉工作臺運行過程中，不僅要具有很高的承載能力，還需具備高回轉精度高抗傾覆能力以及較高的轉速能力等。
2.1交叉滾子軸承
交叉滾子軸承（圖3）在轉臺上的應用比較普遍。交叉滾子軸承的特征是軸承中有兩個滾道，兩排交叉排列的滾子。兩排交叉排列的滾子。與傳統的推力軸承+徑向定心軸承組合相比（圖4），交叉滾子軸承結構緊湊、體積小巧，并簡化了工作臺設計，從而降低了轉臺的成本。交叉滾子軸承使用了優化的預緊力，具有很高的剛度，因而轉臺的剛度和精度也都得到了保證。由于兩排交叉滾子的設計，軸承的有效跨度可以顯著提高，因此這種軸承具有較高的抗傾覆力矩。 在交叉滾子軸承中，又分成兩種類型：種是圓柱交叉滾子軸承，二種是圓錐交叉滾子軸承。通常，交叉圓柱滾子軸承價格比交叉圓錐滾子軸承低，適用于轉速相對較低的轉臺應用中；而交叉圓錐滾子軸承采用了圓錐滾子的純滾動設計，具有運轉精度高，轉速能力強，減少了軸長度和加工成本等優勢。交叉滾子軸承適用于所有類型的立式或臥式鏜床，以及立式銑床、立式車床和大型銑齒機。
RA系列交叉滾子軸承
2.2靜壓軸承+精密圓柱滾子軸承
液體靜壓軸承靠外部供給壓力油﹑在軸承內建立靜壓承載油膜以實現液體潤滑的滑動軸承。液體靜壓軸承從起動到停止始終在液體潤滑下工作，所以沒有磨損，使用壽命長，起動功率小，這種進口軸承還具有旋轉精度高，油膜剛度大，能抑制油膜振蕩等優點。精密圓柱滾子軸承具有很好的徑向承載力，并且由于采用了精密級的軸承，轉臺的回轉精度也能得到很好地保證。使用該類設計的轉臺能承受很高的軸向力，有些工件的重量超過200噸以上，轉臺直徑超過10米。但是對于該類產品設計方面也有一些研究不足之處，由于靜壓軸承必須附帶一套專用的供油系統來供給壓力油，維護社會比較復雜，而且管理成本也比較高。
2.3推力球軸承圓柱滾子軸承
推力球軸承能承受一定的軸向力，所以該軸承主要用于承受工件的重量；而圓柱滾子軸承主要用于徑向的定位和承受外部的徑向力（例如切削力、銑削力等）。該類設計應用廣泛，并且成本也相對比較低廉。由于推力球是一種點接觸的軸承，所以它的軸向承載力研究相對來說比較能力有限，主要可以用于一些小型或中型的機床回轉工作臺。此外推力球軸承的潤滑也比較困難。
綜上所述，為了能選擇合適尺寸和類型的軸承，需要綜合考慮各種工況條件，例如運行速度、潤滑、安裝類型、主軸剛度、精度等要求。就軸承本身而言，只有充分地了解它的設計特點以及由此帶來的優點和缺點，才能發揮出軸承的優良性能。
