交叉圓柱滾子軸承的特點及結構類型
交叉圓柱滾子軸承的特點及結構類型
- 2023/5/16 8:19:38
?交叉圓柱滾子軸承是較為常見的一種軸承，因其具有特殊的特點和其他軸承所不可比擬的優越性而被廣泛的使用，而且該軸承衍生的結構類型多樣，所以適用于不同要求的場合，下面交叉圓柱滾子軸承廠家就來為大家介紹一下交叉圓柱滾子軸承的特點及結構類型吧！
??一、交叉圓柱滾子軸承的主要特點?
??1、操作安裝簡便?
??被分割成兩部分的外環或者內環，在裝入滾子和保持器后，被固定在一起，所以安裝時操作非常簡單。內外圈均整體的狀態下，內外圈如都有安裝孔，安裝時不需要固定法蘭和支撐座。若超薄型號無安裝孔的情況下，則需要法蘭和支撐座固定。
??2、節省安裝空間
??交叉圓柱滾子軸承的內外環尺寸被小限度的小型化，特別是超薄結構是接近限制的小型尺寸，并且具有高剛性，所以適合于工業機器人的關節部位或者旋轉部位、機械加工中心的旋轉工作臺、機械手旋轉部、精密旋轉工作臺、醫療儀器、計量器具、IC制造裝置等廣泛用途。??
??3、旋轉精度出色??
??交叉圓柱滾子軸承內部結構采用滾子呈90°相互垂直交叉排列，滾子之間裝有間隔保持器或者隔離塊，可以防止?jié)L子傾斜所導致的滾子之間相互磨擦。另外，不會發生滾子的一方接觸現象或者鎖死現象；同時因?yàn)閮?nèi)外環是分割的結構，間隙可以調整，即使被施加預壓，也能獲得高精度的旋轉運動。??
??4、承受軸向和徑向負荷??
??在交叉圓柱滾子軸承中，因圓柱滾子在呈90°的V形溝槽滾動面上通過間隔保持器被相互垂直地排列，所以1個交叉圓柱滾子軸承就可承受徑向負荷、軸向負荷及力矩負荷等所有方向的負荷。??
??5、適用范圍廣
??在基本型交叉圓柱滾子軸承的基礎上，衍生出很多結構差異的交叉圓柱滾子軸承，以便于使用于不同要求的場合。從大類上來分，可以分為：基本型交叉圓柱滾子軸承、高剛性交叉圓柱滾子軸承、超薄型交叉圓柱滾子軸承；從外部結構上來分，有內環分割型、外環分割型、內外環一體型；從內部結構來分，又可以分為滿裝滾子型、金屬窗式保持架型、尼龍或者金屬隔離塊型；按照連接方式區分，又有螺栓連接型、鉚釘連接型及彈簧碟片型等等，種類繁多。??
??除以上獨有的特點外，交叉圓柱滾子軸承還具有轉速高；可以減少軸長度和加工成本，熱膨脹導致幾何尺寸的變化有限；采用尼龍分隔器，轉動慣量低，啟動扭矩低，易于控制角分度；優化預緊力，剛度大，引導滾子運轉精度高；潤滑充分等特點??
??二、交叉圓柱滾子軸承的類型?
??常見的交叉滾子軸承可分為RB型、RA型、RE型、CRBH型、RU型、SX型等六種類型：??
??1、RB型
??此類型（內圈整體、外圈分體）為交叉圓柱滾子軸承的基本型，外圈被分為兩片，內圈為整體結構，它更適合用于要求內圈旋轉精度的場合。
??2、CRBH型?
??此型號（外圈內圈整體型）是超薄型的RU，由于采用了超薄設計而且外圈和內圈沒有安裝孔，安裝時只需要固定法蘭和支撐座即可。另外，由于外圈和內圈均為整體結構，安裝對性能幾乎沒有影響，因此能夠獲得穩定的旋轉精度和扭矩，能用于外圈和內環旋轉的場合。?
??3、RE型?
??此類型（內圈分體、外圈整體）同樣為交叉圓柱滾子軸承的基本型，外形尺寸和RB型相同，但結構為外圈整體，內圈分為兩片，它更適合用于要求外圈旋轉精度的場合。?
??4、RA型
??此型號（外圈分體、內圈整體）是將RB型內外圈厚度減小到限制的緊湊型，結構是和RB型一樣的外圈分體結構，適合于需要重量輕、緊湊設計的部位，例如機器人和機械手旋轉部位。
??5、SX型
??在相同的軸頸情況下，此類型（外圈分體內圈整體型）比CRBH類型有更小的截面尺寸，由于采用了超薄設計，外圈和內圈沒有安裝孔，安裝時需要固定法蘭和支撐座。

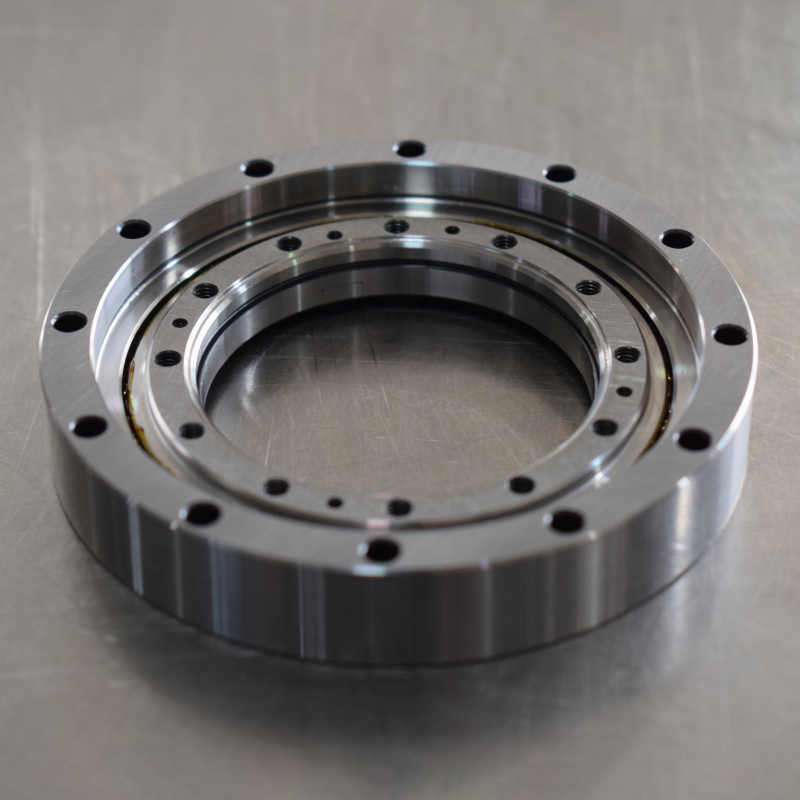

??6、RU型
??此類型（內外圈整體、帶安裝孔）由于外圈和內圈都有安裝孔，安裝時不需要固定法蘭和支撐座。另外，由于外圈和內圈均為整體結構，安裝對性能幾乎沒有影響，因此能夠獲得穩定的旋轉精度和扭矩，適用于外圈和內圈旋轉的場合。
??以上對交叉圓柱滾子軸承的特點及結構類型做了詳細的講解，綜上所述交叉圓柱滾子軸承具有旋轉精度出色、操作安裝簡便、承受軸向和徑向負荷等特點，且根據結構型號的不同所適合的部位也有所不同
